F-jm1986: Farmer 307 LSA und Fuhrpark

Korrekt, der kommt von Fliegl!

Manchmal wäre ich versucht hinzufahren, aber das würde wohl teuer werden...

Ich hoffe du hast nix negatives zu berichten!?

Ahh, voll in der Einarbeitung quasi!

Kastl wäre von mir knapp ne Stunde, aber die Zeit nehm ich mir lieber nicht.

Glaub da könnt ich einziehen...

Die Ringe werden noch angepasst und wahrscheinlich durch lasergeschnittene Teile ergänzt.

Dann sollte meine Walze ziemlich wie gewünscht werden

Die Sterne sind sogar heute schon angekommen.

Gut abgelagert und etwas grösserer Aussendurchmesser als angegeben, wird aber auf jeden Fall funktionieren!

Die Nabe wird je Seite um 1cm gekürzt und am Grund der Zacken wird auf jeder Seite ein 20mm breiter Ring aufgeschweisst zur Anpassung der Breite.

Bilder folgen wenn ich alles was bei dem Projekt ansteht gezeichnet hab.

Ansonsten hab ich heute den Kugelkopf fürs Zugpendel mit ner Buchse passend gemacht, da morgen wieder eine Fuhre Mist ansteht.

Zusätzlich wollte ich den Fritzmeier Sitz vom Fiat neu Polstern.

War wohl nix, der bestellte Bezug passt nicht..

Sitzfläche würde passen, Lehne leider nicht.

Keine Ahnung welches Modell von Sitz ich da hab.

Ich kann mir zwar nicht vorstellen dass die Ingenieure bei Amazone das so vor hatten, aber es funktioniert...

Wellendichtring auf die Welle, Seegerring ebenso aufgefädelt dass er gleiten kann.

Welle teilweise eingeschoben, bis noch Platz war um den Wellendichtring mit einem Segment vom alten Lageraussenring und einem Flacheisen in seinen Sitz zu fügen.

Welle fertig montiert und durch Klopf- und Zugprobe sichergestellt dass der Seegerring in der Nut sitzt.

Passt.

Überraschenderweise sind in der Ersatzteilliste die Passscheiben nicht nach Bedarf angegeben, sondern mit festen Werten...

Passt aber, 0.5mm mehr hat sich auf beiden Wellen nicht montieren lassen.

Das Getriebe hat jetzt ungefähr 0.5mm Umkehrspiel am kleinen Zahnrad, das ging einfach nicht besser....

In diesem Sinne, frohes Oster-Schrauben!

Manchmal findet man Ostereier die man gar nicht sucht.

Hab ne defekte 2.5m Kreiselegge von Breviglieri gekauft, primär zum Schlachten.

Da ich für andere Projekte sowohl Stabwalze als auch Anbaubock brauchen kann.

Defekt ist mindestens die Verzahnung von einem Zahnrad zu dessen Welle.

Vielleicht fällt mir noch eine Möglichkeit zur Reparatur ein, vielleicht verschweisse ich einfach nur Welle und Zahnrad für die paar Stunden pro Jahr die die Maschine bei mir laufen wird.

Vielleicht wird se auch wirklich geschlachtet..

Mal sehen...

Kreiselegge hab ich heute dann geholt.

Gibt leider keine Fotos, da es geschüttet hat wie am Schnürchen...

Breviglieri, 2.5 Meter von einem kleinen Biobetrieb mit 8 Hektar Ackerland.

Baut, dem Roder der in der Halle stand nach,auch relativ viel Kartoffeln an, deshalb bin ich der Meinung dass die Böden nicht so schwer sein dürften.

Deshalb ist der Schaden erstmal überraschend, wahrscheinlich war da mal irgendwas im Weg was der Verzahnung nen Klatsch gegeben hat und dann konnte das arbeiten.

Leider ist Breviglieri selbst im Kundenservice bisher unterirdisch, online hab ich auf der Ebene auch noch nix gefunden.

Aktuelle Tendenz ist jetzt benachbarte Kreisel prüfen und dann einen von ganz aussen dahin setzen wo der ausgefallene war.

Gibt halt weniger Arbeitsbreite, stört mich aber nicht.

Dann kann ich immer noch in Ruhe nach Teilen suchen oder Betriebe anfragen die Verzahnungen instandsetzen.

Selbst wenn es das Ding am Ende komplett sprengt hab ich bei den Ausgaben nix verloren...

Danke Stephan!

Ich mach mich aber gerade schon selber auf den Weg mich darum zu kümmern!

40 Zähne, Modul 5, Aussendurchmesser 210mm

Soweit kein Problem, die Rohlinge gibt's für etwa 200 Euro.

Bleibt noch Ermittlung der Härte, damit sich alt und neu auch sicher vertragen.

Kerbverzahnung innen muss ich auch noch komplett vermessen, entweder über 3d oder mit Glück find ich nen passenden Lehrring..

Muss nur einen Lieferanten finden der die innere Kerbverzahnung herstellt und bestenfalls auch gleich die Welle aufschweissen und Verzahnen kann.

Wenn jemand einen kennt der jemand kennt, gerne her damit!

Wird wohl keine ganz günstige Angelegenheit...

Quote from Markus 108

Hoffe das wird mal nachgeholt

Ist nicht unbedingt so spektaktogeil.

Puzzle halt!

Auf dem Foto sieht man dass der zweite Kreisel von unten fehlt, wäre klassisch für "eine Furche dazu geackert" und dann den Grenzstein rasiert...

Breviglieri kenn ich schon als Hersteller für Bodenbearbeitungsgeräte, aber für mich sind die erst in den letzten 10 Jahren mehr in Erscheinung getreten.

Da die Kreiselegge noch auf dem Hänger parkt muss Platz geschaffen werden.

Also die Walze zusammenstecken!

Anders als auf dem Foto steht mittlerweile die Hälfte.

Sieht wegen der Mitnehmer für die Welle etwas ungleichmäßig aus, aber die Funktion ist das was zählt!

Nun muss wieder ein Mitnehmer gebohrt werden, das passiert aber erst wenn definiert ist wie es sich mit der Aussenbreite ausgeht.

Aktuell ist so ausgelegt dass aussen genau 3m rauskommen.

Abzüglich Träger, Lager und Anlaufringe kann maximal eine AB von etwa 2.80 rauskommen.

Stützrad vom Miststreuer ist auch wieder heile, das hab ich wohl beim rausfahren aus dem Winterquartier mit Schleppergewicht belastet, weil ich zu bequem war ganz hoch zu kurbeln...

Schönen Samstag Abend!

Also Breviglieri ist echt besonders.

Ich soll ein Foto vom Typenschild schicken zwecks Ersatzteilliste.

Macht Sinn.

Nur dass auf dem Typenschild nur ne Seriennummer steht...

Na damit können wir nix anfangen!

Fotos von der Maschine soll ich jetzt machen...

Toll bei nem Puzzle.

Ich hab ne Ersatzteilliste von einer zumindest sehr ähnlichen Kreiselegge.

Eigentlich denke ich dass so rund um die 90er bei den Teilen keine grosse Varianz im Lager lag, die Zahnradgetriebe sind ja ziemlich modular aufgebaut.

Das Zahnrad läuft zum Beispiel auch in ner neueren, klappbaren Kreiselegge!

Auf jeden Fall is der Zinkenträger auf den Punkt gegart!

Adhs lässt grüßen...

Während ich heute auf nen Kollegen gewartet habe fix die Zinkenhalter für den Wiesenstriegel konzipiert.

Das Eisen ist etwas massiv geraten, aber hab keine anderen Halter für 40x40 Vierkant gefunden...

Am Ende dürfte der Striegel ohne Walze etwa 400 kg wiegen bei 3m Breite, das geht klar!

Die Fritzmeier Sitzschale vom Fiat ist momentan beim Polsterer, einmal neu bitte.

Da ich die Maschine aber brauch wollte ich ne Konsole für nen Ersatzsitz basteln.

Hat fast geklappt, hab ich aber erst auf dem Schlepper gemerkt woran es hängt.

Darf jetzt noch ne andere Schwinge bauen....

Das hat aber meine Frusttrationstoleranz gesprengt.

Also Übersprungshandlung mit schnellem Erfolg:

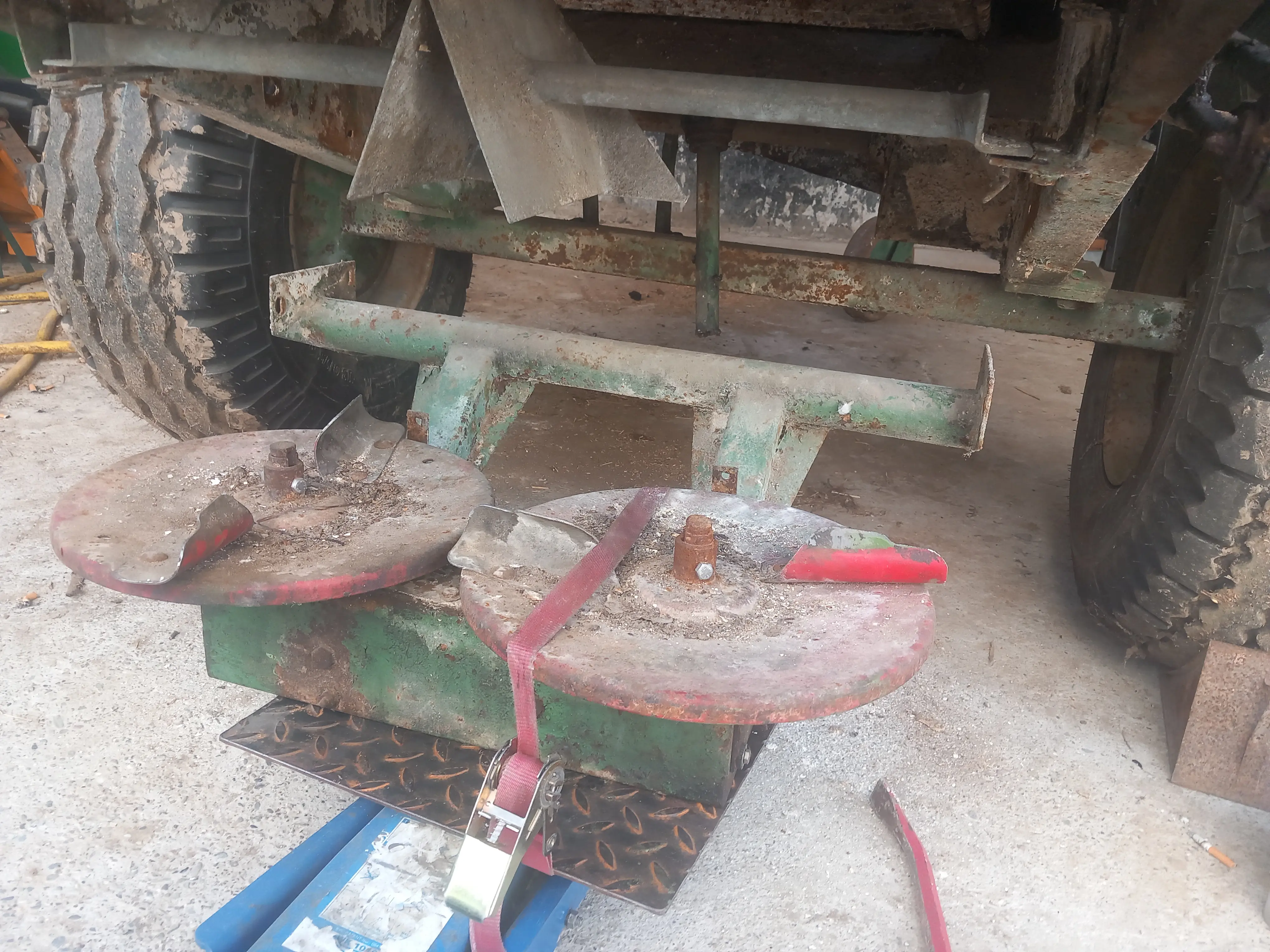

Streuwerk vom Amazone abgebaut, damit endlich der Adapter für die Streuschnecke konzipiert werden kann...

Da die Aktion aber auswärts läuft wo ich keinen Zugang zu Maschinen hab war damit Ende, weil ich das Mittelteil nicht alleine von der der Stapelpalette wuchten konnte...

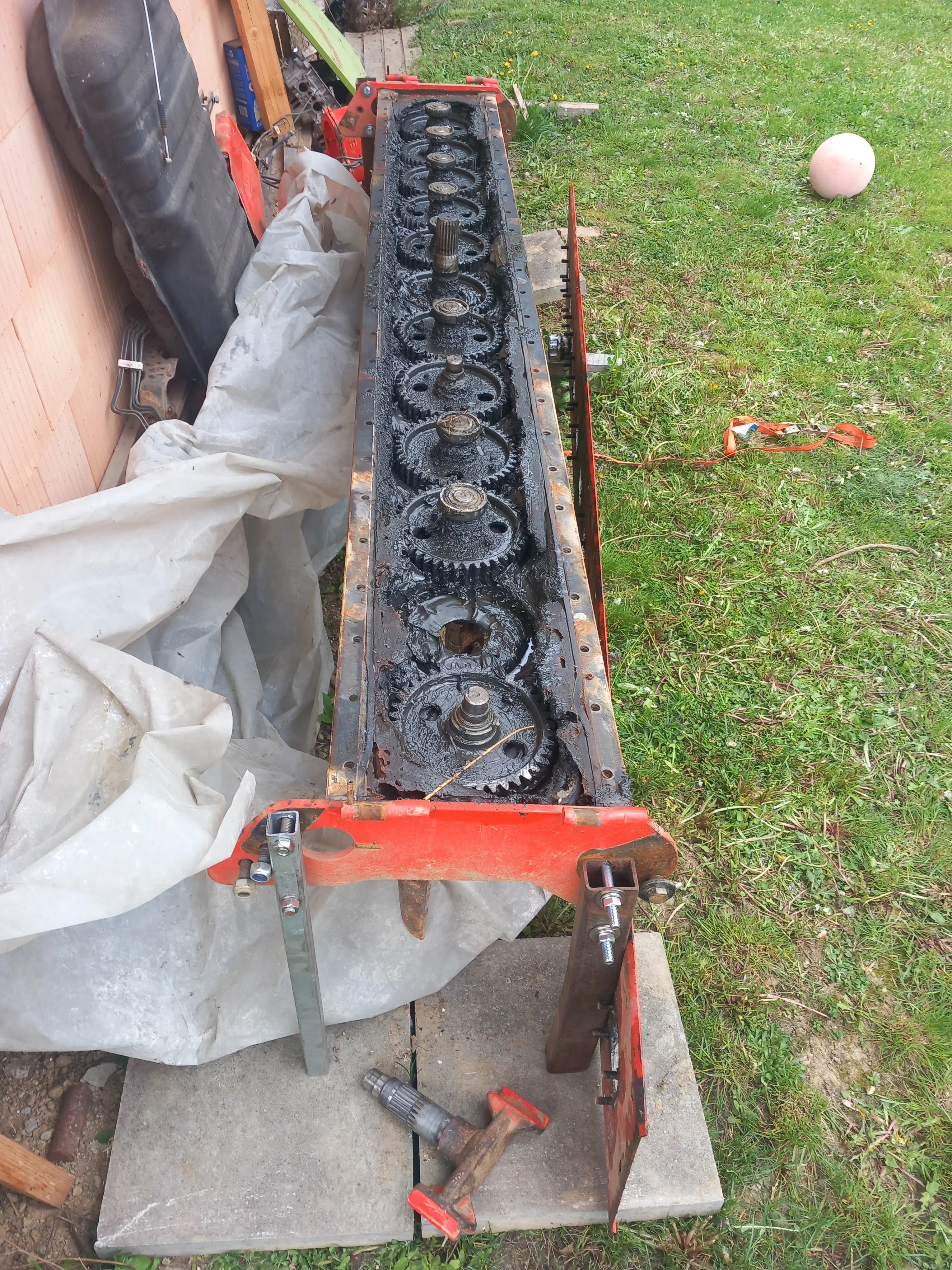

Gestern und Heute vorbereitet für die Sichtung der Kreiselegge.

Die bekannt defekten Teile wären lieferbar und preislich im Rahmen!

Wenn nichts grosses mehr dazu kommt mach ich die Maschine wieder fit.

Billiger wirds nicht, die Kreiselegge hat nicht viel gearbeitet...

Schnell aus Abschnitten paar Füsse geschnitzt, damit man auch sicher arbeiten kann.

Das "NichtMehrFliessfett" werd ich wohl rauslöffeln...

Oder doch einfach nur mit frischer Ware ergänzen, in der Hoffnung dass es sich mischt?

Einige Lager und Simmerringe die mir verdächtig vorkommen werd ich definitiv ersetzen, aber definitiv nicht alle.

Vor allem die oberen Lager werd ich nur bei Bedarf erneuern, da kommt man ja immer dran.

Aktuell dreht sich allerdings noch nix, ich hoffe weil die Getriebewelle abgesackt ist...

Da hat der Vorbesitzer mehr zerlegt als nötig...

Grundsätzlich seh ich das auch so.

Mir graut es nur davor...

Grossteil raus wird schon reichen.

Aber Lagerschaden hatte sie zum Glück nicht

Eher Grenzstein eingesaugt...
